- HEPA FILTER
성능 및 특징

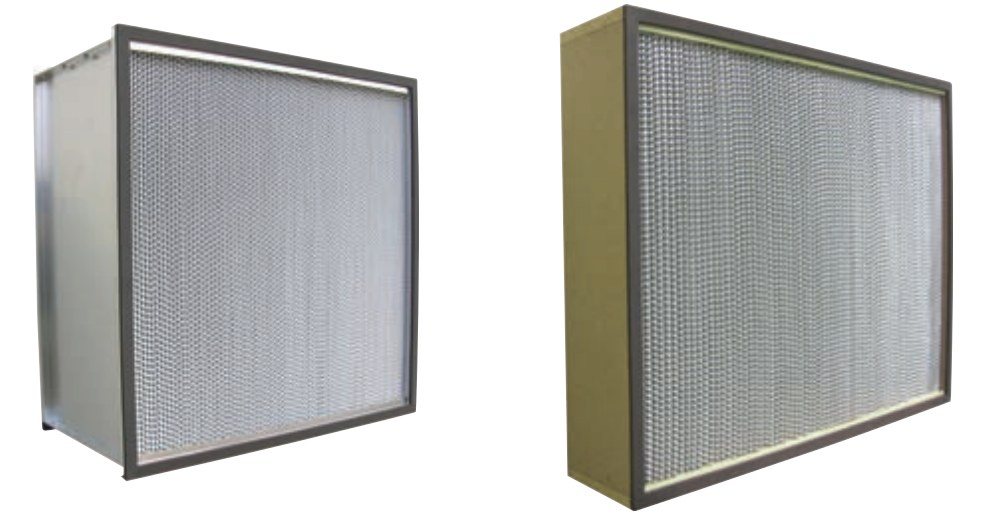

HEPA FILTER (High Efficiency Particulate Air Filter)
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
용도
반도체, 전기, 전자, 병원, 무균실, 식품 등 고청정을 요구하는 특수응용 분야에 적용하여 지정된공간의 청정도를 향상, 유지, 관리
공장용 및 도장, 각종 배기용 필터로 사용
재질 및 조건
| TYPE | A | B | C | D | |
|---|---|---|---|---|---|
| METERIAL | MEDIA | MICRO GLASS FIBER | |||
| FRAME | ALUMINUM | WOOD (P/W) | |||
| SEPARATOR | ALUMINUM | KRAFT PAPER | ALUMINUM | KRAFT | |
| SEALANT | POLY-URETHANE | ||||
| GASKET | EPDM, NEOPRENE RUBBER | ||||
| 최고사용온도(℃) | 120 | 80 | 120 | 80 | |
| 최고사용습도(RH%) | 100 | 85 | 100 | 85 | |
표준사양
| NO | MODEL | SIZE(mm) | AIR FLOW (CMM) |
AIR RESISTANCE(mmAg) | EFFICENCY (D.O.P %) |
|
|---|---|---|---|---|---|---|
| INITIAL | FINAL | |||||
| 1 | YIHF-6315 | 610x305x150 | 9 | 25.4 |
50.8 |
99.97 |
| 2 | YIHF-6615 | 610x610x150 | 18 | |||
| 3 | YIHF-6715 | 610x762x150 | 22 | |||
| 4 | YIHF-6915 | 610x915x150 | 27 | |||
| 5 | YIHF-6121 | 610x1220x150 | 36 | |||
| 6 | YIHF-6629 | 610x610x292 | 32 | |||
| 7 | YIHF-6729 | 610x762x292 | 40 | |||
| 8 | YIHF-6929 | 610x915x292 | 48 | |||
성능 및 특징

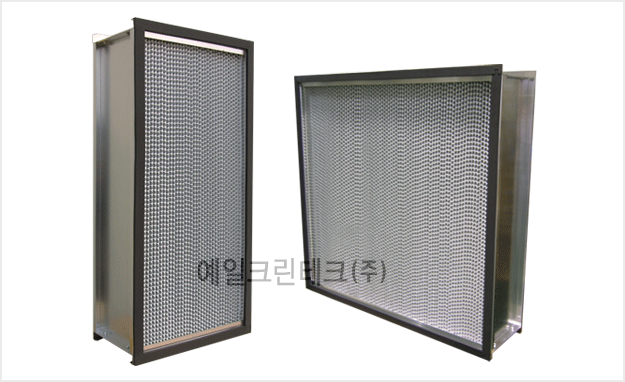

HEPA FILTER (High Efficiency Particulate Air Filter)
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
표준형과 같은 재질과 구조로서 여재의 절곡면을 늘려 처리풍량을 증가시킨 제품
저 압력손실형으로 에너지 절약, 저소음, 긴수명에 설치공간 축소
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
표준형과 같은 재질과 구조로서 여재의 절곡면을 늘려 처리풍량을 증가시킨 제품
저 압력손실형으로 에너지 절약, 저소음, 긴수명에 설치공간 축소
용도
반도체, 전기, 전자, 병원, 무균실, 식품 등 고청정을 요구하는 특수응용 분야에 적용하여 지정된공간의 청정도를 향상, 유지, 관리
공장용 및 도장, 각종 배기용 필터로 사용
재질 및 조건
| TYPE | A | B | C | D | |
|---|---|---|---|---|---|
| METERIAL | MEDIA | MICRO GLASS FIBER | |||
| FRAME | ALUMINUM | WOOD (P/W) | |||
| SEPARATOR | ALUMINUM | KRAFT PAPER | ALUMINUM | KRAFT | |
| SEALANT | POLY-URETHANE | ||||
| GASKET | EPDM, NEOPRENE RUBBER | ||||
| 최고사용온도(℃) | 120 | 80 | 120 | 80 | |
| 최고사용습도(RH%) | 100 | 85 | 100 | 85 | |
표준사양
| NO | MODEL | 규격(mm) | 풍량 (CMM) |
효율 (D.O.P %) |
압력손실(mmAq) | |
|---|---|---|---|---|---|---|
| 초기 (INITIAL) | 말기 (FINAL) | |||||
| 1 | YIHF-6315S | 610x305x150 | 13 | 99.97 | 25.4 | 50.8 |
| 2 | YIHF-6615S | 610x610x150 | 27 | |||
| 3 | YIHF-6715S | 610x762x150 | 33 | |||
| 4 | YIHF-6915S | 610x915x150 | 42 | |||
| 5 | YIHF-6121S | 610x1220x150 | 52 | |||
| 6 | YIHF-6629S | 610x305x292 | 48 | |||
| 7 | YIHF-6729S | 610x610x292 | 60 | |||
| 8 | YIHF-6929S | 610x915x292 | 78 | |||
성능 및 특성

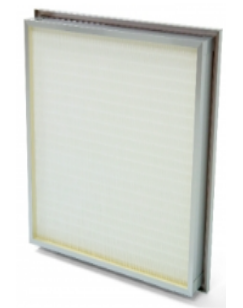

HEPA FILTER (High Efficiency Particulate Air Filter)
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
완벽한 sealing 보완 (KGMP 귝격에 적합)과 방습효과
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
완벽한 sealing 보완 (KGMP 귝격에 적합)과 방습효과
일반적으로 사용되는 EPDM가스켓 대신 자가 복원 실란트 GEL을 사용
필터 장착부분에 GEL을 사용하여 누기를 원전 차단
용도
제약회사, 병원 등 신뢰성 높은 제조공정에 적합
재질 및 구성
| TYPE | A | |
|---|---|---|
| METERIAL | MEDIA | MICRO GLASS FIBER |
| FRAME | ALUMINUM | |
| SEPARATOR | HOT-MELT | |
| SEALANT | POLY-URETHANE | |
| GASKET | GEL | |
| 최고사용온도(℃) | 80 | |
| 최고사용습도(RH%) | 100 | |
표준사양
| NO | MODEL | 규격(mm) HxWxD |
풍량 (CMM) |
초기압력(mmAg) | 효율 (%) |
|---|---|---|---|---|---|
| 1 | YIHFG-3390/3312 | 305x305x90/120 | 7 | 25.4 | 99.97 |
| 2 | YIHFG-6190/6312 | 610x305x90/120 | 14 | 25.4 | 99.97 |
| 3 | YIHFG-6690/6612 | 610x610x90/120 | 28 | 25.4 | 99.97 |
| 4 | YIHFG-7690/7612 | 610x762x90/120 | 36 | 25.4 | 99.97 |
| 5 | YIHFG-6990/6912 | 610x915x90/120 | 42 | 25.4 | 99.97 |
| 6 | YIHFG-6129/6122 | 610x1220x90/120 | 56 | 25.4 | 99.97 |
성능 및 특징
HEPA FILTER (High Efficiency Particulate Air Filter)
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
직간접적인 열에 뛰어난 성능을 갖춘 고성능 필터
내부 발화를 일으킬 위험이 있는 곳에 사용
항온 250℃까지 사용 가능
여재의 면적을 늘려 많은 처리풍량이 요구되는 다풍량 필터로도 제작가능
용도
의약품 및 필름 제조공장의 건조라인
고온살균의 크린오븐, 고온 건조용 장비, 방사선 폐기물의 소각 시 배기구에 사용
식품 산업과 내부에 열을 가진 유니트, 고온발전기, 원자력발전소 등에 사용
재질 및 조건
| TYPE | A | B | |
|---|---|---|---|
| METERIAL | MEDIA | MICRO GLASS FIBER | |
| FRAME | ALUMINUM | SUS | |
| SEPARATOR | ALUMINUM | ||
| SEALANT | 고온용 SILICONE | CERAMIC | |
| GASKET | SILICONE RUBBER | ||
| 최고사용온도(℃) | 150 | 250 | |
| 최고사용습도(RH%) | 100 | ||
표준사양
| NO | MODEL | 규격(mm) HxWxD |
풍량 (CMM) |
효율 (D.O.P%) |
입력손실(mmAg) | |
|---|---|---|---|---|---|---|
| 초기(INITIAL) | 말기 (FINAL) | |||||
| 1 | YIHF-6315H | 610x305x150 | 9 | 99.97 | 25.4 | 50.8 |
| 2 | YIHF-6615H | 610x610x150 | 18 | |||
| 3 | YIHF-6715H | 610x762x150 | 22 | |||
| 4 | YIHF-6915H | 610x915x150 | 28 | |||
| 5 | YIHF-6121H | 610x1220x150 | 32 | |||
| 6 | YIHF-6629H | 610x610x292 | 32 | |||
| 7 | YIHF-6729H | 610x762x292 | 40 | |||
| 8 | YIHF-6929H | 610x915x292 | 48 | |||
성능 및 특징
HEPA FILTER (High Efficiency Particulate Air Filter)
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
D.O.P Efficiency 99.97%이상 포집
표준형에 비해 설치공간 축소가능
초박형으로 설치 및 폐기처리 수월
경량이므로 설치 및 취급이 용이 합니다.
용도
LCD공장 및 반도체산업, 원자력시설, 광학기계, 의약품산업, 식품업, 병원 수술실 등의 크린룸
공장용 및 도장, 각종 배기용 필터로 사용
재질 및 조건
| TYPE | A | B | |
|---|---|---|---|
| METERIAL | MEDIA | MICRO GLASS FIBER | |
| FRAME | ALUMINUM | WOOD(P/W) | |
| SEPARATOR | HOT-MELT | ||
| SEALANT | POLY-URETHANE | ||
| GASKET | EPDM, NEOPRENE RUBBER | ||
| 최고사용온도(℃) | 80 | ||
| 최고사용습도(RH%) | 100 | ||
표준사양
| NO | MODEL | 규격(mm) HxWxD |
풍량 (CMM) |
효율 (D.O.P %) |
압력손실(mmAg) | |
|---|---|---|---|---|---|---|
| 초기(INITIAL) | 말기(FINAL) | |||||
| 1 | YIHF-6375 | 610x305x75 | 7 | 99.7 | 15 | 30 |
| 2 | YIHF-6675 | 610x610x75 | 14 | |||
| 3 | YIHF-6775 | 610x762x75 | 18 | |||
| 4 | YIHF-6975 | 610x915x75 | 21 | |||
| 5 | YIHF-6127 | 610x1220x75 | 28 | |||
성능 및 특징
HEPA FILTER (High Efficiency Particulate Air Filter)
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
압력손실이 적어 저소음 및 동력비 절감
유효면적에 비하여 처리풍량이 커질 때 적합
입경 0.3μm의 입자를 99.97%이상 포집하면서 정격풍량에서 25.4mmAq이하의 입력 손실 성능을 지니고 있습니다.
압력손실이 적어 저소음 및 동력비 절감
유효면적에 비하여 처리풍량이 커질 때 적합
용도
재질 및 조건
| TYPE | A | B | |
|---|---|---|---|
| METERIAL | MEDIA | MICRO GLASS FIBER | |
| FRAME | ALUMINUM | POLY PROPYLENE ABS | |
| SEPARATOR | HOT-MELT | ||
| SEALANT | POLY-URETHANE | ||
| GASKET | EPDM, NEOPRENE RUBBER | ||
| 최고사용온도(℃) | 80 | ||
| 최고사용습도(RH%) | 100 | ||
표준사양
| NO | MODEL | 규격(mm) HxWxD |
풍량 (CMM) |
효율 (D.O.P %) |
압력손실(mmAg) | |
|---|---|---|---|---|---|---|
| 초기(INITIAL) | 말기(FINAL) | |||||
| 1 | YIHF-6629V | 610x610x292 | 56 | 99.97 | 25.4 | 50.8 |
| 2 | YIHF-6329V | 610x305x292 | 28 | |||
